O-ringi w klimatyzacji samochodowej: czemu nitryl puszcza i co ile je wymieniać?

Jedno z ciekawszych pytań, jakie pada przy naprawie klimatyzacji, brzmi: „skoro te o-ringi są z porządnego nitrylu, który potrafi wytrzymać lata, to czemu tak często zaczynają puszczać?”. Pytanie jest bardzo trafne, bo nieszczelność na uszczelnieniu to jedna z najczęstszych usterek w całym układzie. Odpowiedź jest zaskakująco ciekawa i prowadzi przez materiałoznawstwo, chemię gumy, a nawet zjawisko, które inżynierowie znają z platform wiertniczych. Wyjaśnijmy po kolei: jak o-ring w ogóle uszczelnia, z czego jest zrobiony, dlaczego mimo to puszcza i co ile naprawdę trzeba go wymieniać.

Jak w ogóle działa o-ring jako uszczelnienie

Zacznijmy od podstaw, bo bez tego reszta się nie sklei. O-ring to zwykły z pozoru gumowy pierścień o okrągłym przekroju, włożony w rowek (tak zwane gniazdo). Sęk w tym, że on nie uszczelnia „sam z siebie”. Uszczelnia, bo jest ściśnięty. Przy montażu gniazdo jest tak zaprojektowane, że zgniata przekrój o-ringa o mniej więcej 10 do 30 procent. To wstępne ściśnięcie dociska gumę jednocześnie do dna rowka i do powierzchni współpracującej, tworząc szczelny styk.

Teraz najciekawsze. Guma o-ringa zachowuje się jak bardzo gęsta ciecz, jest praktycznie nieściśliwa i przenosi ciśnienie we wszystkich kierunkach. Dlatego o-ring jest uszczelnieniem wspomaganym ciśnieniem: gdy w układzie rośnie ciśnienie czynnika, spycha ono pierścień na przeciwną ściankę rowka i wgniata go jeszcze mocniej w szczelinę. Im wyższe ciśnienie, tym mocniej o-ring dociska, czyli sam się douszczelnia. Genialne w swojej prostocie.

Z tego mechanizmu wynikają jego warunki działania, o których trzeba pamiętać:

• Guma musi pozostać sprężysta, bo uszczelnia dzięki temu, że wraca do kształtu i wypełnia szczelinę. Gdy stwardnieje, przestaje pracować.
• Musi mieć właściwe ściśnięcie. Za małe nie uszczelni, za duże przyspiesza zniszczenie.
• Musi być kompatybilna z medium, tu z czynnikiem i olejem, inaczej spęcznieje albo się rozpuści.
• Musi mieścić się w swoim zakresie temperatur i ciśnień.

I właśnie na tych czterech warunkach opiera się cała odpowiedź, czemu o-ringi z czasem zawodzą.

Z czego są zrobione i jakie są rodzaje o-ringów

Najczęściej stosowany materiał to NBR, czyli kauczuk nitrylowy (akrylonitryl-butadien). Jest tani, ma świetną odporność na oleje i dobre właściwości mechaniczne, dlatego to koń roboczy całej branży. Ale to nie jedyny materiał i warto znać rodziny o-ringów, bo różnią się trwałością:

• NBR (nitryl) to podstawa: znakomity do olejów, ale ma słabą punkt, o którym za chwilę, czyli marną odporność na ozon i ograniczoną odporność na wysoką temperaturę.
• HNBR (nitryl uwodorniony) to ulepszony kuzyn NBR. Znosi wyższe temperatury i jest odporniejszy chemicznie, dlatego w nowoczesnej klimatyzacji, zwłaszcza na czynnik R1234yf i R134a, coraz częściej stosuje się właśnie jego.
• FKM (Viton) to fluoroelastomer o rewelacyjnej odporności termicznej i chemicznej, używany tam, gdzie jest naprawdę gorąco.
• EPDM świetnie znosi ozon i starzenie, ale nie znosi olejów, więc do klimatyzacji z olejem PAG się nie nadaje. To dobry przykład, że o-ring trzeba dobrać do medium, a nie brać pierwszy lepszy.

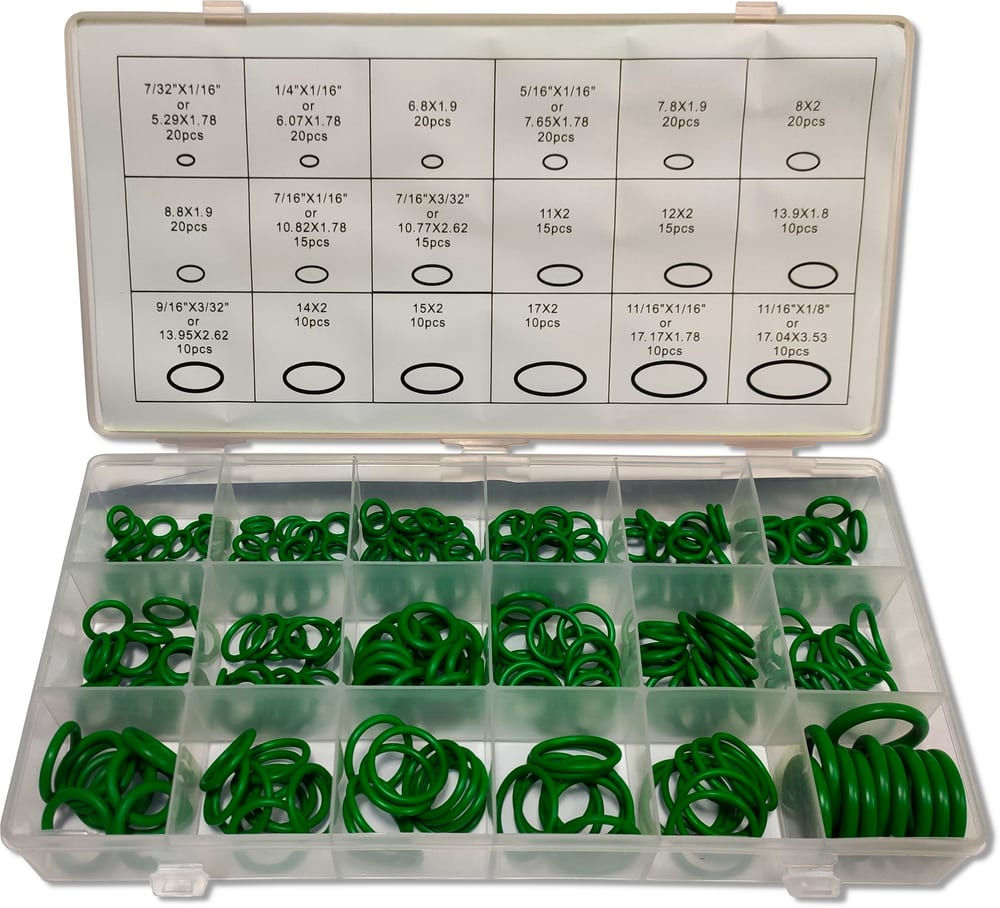

Do tego dochodzą odmiany konstrukcyjne, na przykład X-ring (o czterech wargach, uszczelnia lepiej i z mniejszym tarciem niż klasyczny okrągły) czy pierścienie podporowe chroniące o-ring przed wyciśnięciem. W praktyce warsztatowej o-ringi klimatyzacyjne bywają oznaczane kolorem, który podpowiada materiał albo przeznaczenie, na przykład zielone to często HNBR pod nowe czynniki. To nie ozdoba, tylko sposób, żeby nie pomylić gatunku gumy.

Skoro nitryl jest tak trwały, dlaczego o-ringi puszczają

Tu dochodzimy do sedna. W spokojnych warunkach, w stałej temperaturze i tylko w kontakcie z olejem, nitrylowy o-ring rzeczywiście wytrzymałby kilkadziesiąt lat. Problem w tym, że w samochodowej klimatyzacji pracuje w warunkach ekstremalnych, a dopada go kilka mechanizmów naraz.

Trwałe odkształcenie ściskające (compression set). To główny zabójca. Guma trzymana długo w ściśnięciu, w podwyższonej temperaturze, powoli przestaje być sprężysta i przyjmuje trwały kształt spłaszczony. Kiedy złącze na chwilę odetchnie przy cyklu ciśnienia albo temperatury, o-ring nie wraca już do pełnego przekroju i nie wypełnia szczeliny. Mierzy się to znormalizowanym testem (ASTM D395), a tempo tego procesu ostro rośnie z temperaturą. Rządzi tu reguła Arrheniusa: każde 10 stopni więcej mniej więcej podwaja szybkość starzenia gumy. Instalacja pod maską potrafi mieć latem grubo ponad 100 stopni, więc o-ringi starzeją się tam wielokrotnie szybciej niż w spokojnej temperaturze pokojowej.

Drgania i cykle termiczne. Samochód, w odróżnieniu od stojącej w kącie lodówki, bez przerwy drga i pracuje raz w mrozie, raz w upale. Każdy taki cykl porusza złączem i zmusza o-ring do ciągłego doszczelniania. W parze z narastającym compression set to prosta droga do przecieku. Więcej o tej różnicy pisaliśmy w artykule o tym, czemu klimatyzację w aucie trzeba nabijać, a lodówki nie.

Atak ozonu. Odsłonięta na powietrze krawędź nitrylowego o-ringa jest z czasem nadgryzana przez ozon z atmosfery. NBR ma tu słaby punkt, bo jego budowa chemiczna (wiązania podwójne butadienu) jest podatna na ozon, przez co na powierzchni pojawiają się drobne pęknięcia. To dlatego stara guma potrafi być popękana jak wyschnięta ziemia.

Gwałtowna dekompresja gazowa (RGD). To najciekawszy i najmniej znany mechanizm. Pod ciśnieniem czynnik wnika w głąb gumy. Gdy ciśnienie gwałtownie spadnie, rozpuszczony gaz próbuje się rozprężyć i tworzy w środku o-ringa pęcherze i mikropęknięcia, które rozrywają go od wewnątrz. Zjawisko to jest tak realne, że doczekało się własnych norm kwalifikacji elastomerów odpornych na RGD (ISO 23936-2, NORSOK M-710), pierwotnie opracowanych dla przemysłu naftowego. W klimatyzacji, która bez przerwy cyklicznie zmienia ciśnienie, o-ring dostaje takie „oddechy” tysiące razy.

Czynnik, olej i kwasy. Na koniec chemia. Guma pracuje zanurzona w czynniku i oleju, a jeśli do układu dostanie się wilgoć, powstają kwasy, które dodatkowo degradują uszczelnienia. Wszystko to razem sprawia, że „wieczny” nitryl po kilku latach ma prawo puścić.

Dlaczego o-ringi tak często zdradzają się przy kontraście UV

Skoro o-ringi to najczęstsze miejsce ucieczki czynnika, nic dziwnego, że przy wykrywaniu nieszczelności ujawniają się jako pierwsze. Najlepiej widać to metodą kontrastu UV. Barwnik dodany do układu krąży z olejem i wypływa dokładnie tam, gdzie ucieka czynnik, a więc bardzo często na styku o-ringa ze złączem. Wystarczy poświecić lampą UV i nieszczelny o-ring zdradza się świecącą plamką w miejscu, którego okiem nie dałoby się zauważyć.

Jeśli mechanik mówi Ci, że „poszedł o-ring”, to najczęściej właśnie tak go namierzył. Rozłożyliśmy tę metodę na czynniki pierwsze w osobnym artykule: kontrast UV w klimatyzacji, szkodzi czy pomaga. Alternatywnie używa się elektronicznego detektora albo próby azotowej, ale to barwnik jest mistrzem w łapaniu powolnych wycieków na uszczelnieniach.

Czemu o-ring do klimatyzacji nadaje się właściwie tylko do klimatyzacji

To ważny i często niedoceniany punkt. O-ring klimatyzacyjny to nie jest uniwersalna gumka, którą można podłożyć gdziekolwiek. To precyzyjnie dobrany element, i to pod dwoma względami naraz.

Po pierwsze, materiał. Gatunek gumy (najczęściej HNBR albo dobrej klasy NBR) jest dobrany tak, by znosić konkretny czynnik chłodniczy, olej PAG oraz temperatury i ciśnienia panujące w układzie. Przypadkowy o-ring z marketu, na przykład z EPDM albo z nieznanego nitrylu, w kontakcie z czynnikiem i olejem może spęcznieć, stwardnieć lub się rozpuścić w kilka tygodni.

Po drugie, wymiar. O-ringi klimatyzacyjne mają znormalizowane, konkretne rozmiary pasujące do złączy i zaworów serwisowych w układzie, a nie dowolne. Zły rozmiar to złe ściśnięcie, a złe ściśnięcie to przeciek.

Wniosek jest praktyczny i działa w obie strony. Do klimatyzacji zakłada się wyłącznie o-ringi klimatyzacyjne, a jak już kupisz zestaw o-ringów do klimatyzacji, to realnie użyjesz ich tylko do tego, bo do instalacji paliwowej, hydrauliki czy zwykłej wody i tak by nie pasowały ani wymiarem, ani gatunkiem. Uniwersalność jest tu pozorna, a stawką jest szczelność całego układu.

Dlaczego prawie wszędzie stosuje się podwójny o-ring

Jeśli zaglądałeś kiedyś do złączy klimatyzacji, mogłeś zauważyć, że na jednej rurce siedzą nie jeden, a dwa o-ringi obok siebie. To nie przypadek ani nadgorliwość, tylko przemyślana konstrukcja z trzech powodów.

1. Redundancja. Dwa uszczelnienia w szeregu to zapas bezpieczeństwa. Jeśli jeden o-ring ma mikroskopijną wadę, drobne nacięcie albo lekki compression set, drugi wciąż trzyma. W układzie, w którym nawet niewielki wyciek psuje chłodzenie i jest kosztowny w naprawie, taki margines po prostu się opłaca.
2. Mniejsze przenikanie. Czynnik chłodniczy to drobne cząsteczki, które z natury powoli przenikają. Dwie bariery w szeregu radykalnie utrudniają im drogę, bo muszą pokonać oba pierścienie, a przestrzeń między nimi wyrównuje ciśnienie i odciąża drugie uszczelnienie.
3. Stabilność na drganiach. Dwa o-ringi rozstawione na rurce trzymają ją współosiowo i nie pozwalają złączu się bujać ani przekrzywiać. W samochodzie, który bez przerwy drga, to właśnie ta stabilność chroni uszczelnienie przed rozszczelnieniem. Pojedynczy o-ring znacznie łatwiej dałby się „rozkołysać”.

Podwójny o-ring to więc klasyczny przykład inżynierii pod trudne warunki: taniej i pewniej dołożyć drugie uszczelnienie, niż ryzykować wyciek w miejscu, do którego trudno się dostać.

Termin przydatności i co ile wymieniać o-ringi

Zaskoczenie dla wielu kierowców: guma ma termin przydatności, nawet zanim trafi do auta. Normy magazynowania elastomerów (ISO 2230, SAE ARP5316) podają zalecany okres składowania nowych o-ringów. Dla nitrylu to rząd 5 do 10 lat, przy prawidłowym przechowywaniu, czyli w chłodzie, ciemności, z dala od ozonu i światła. To znaczy, że o-ring, który przeleżał dekadę w szufladzie mechanika, może być już do wyrzucenia, choć nigdy nie był użyty.

W praktyce serwisowej obowiązują dwie proste zasady:

• Zawsze wymieniaj o-ring przy rozłączeniu złącza. Za każdym razem, gdy odkręca się dany przewód, zakłada się nowy o-ring, nasmarowany odpowiednim olejem, i nigdy nie wkłada się starego z powrotem. Raz ściśnięta i wygrzana guma nie uszczelni drugi raz tak samo.
• Jako element starzejący się, o-ringi zaczynają masowo puszczać po około 8 do 12 lat. To pokrywa się z typowym wiekiem, w którym auta nagle „tracą klimę”. Jeśli więc masz kilkunastoletni samochód i klimatyzacja zaczyna wymagać częstego nabijania, bardzo prawdopodobnym winowajcą są właśnie zestarzałe uszczelnienia.

Nie ma tu jednej magicznej liczby kilometrów, bo o-ringi zużywa czas, temperatura i drgania, a nie przebieg. Dlatego najlepszą polityką jest wymiana przy każdej ingerencji w układ i traktowanie uszczelnień jako części eksploatacyjnej, a nie wiecznej.

Kilka ciekawostek na koniec

• Guma, która płynie. Choć o-ring wydaje się twardy, pod ciśnieniem zachowuje się niemal jak nieściśliwa ciecz i przenosi napór we wszystkie strony. To dlatego działa lepiej, im mocniej go docisnąć, do pewnej granicy.
• Uszczelka, która wybucha od środka. Gwałtowna dekompresja gazowa potrafi rozerwać o-ring od wewnątrz pęcherzami rozprężonego gazu, mimo że z zewnątrz wygląda idealnie. Inżynierowie od platform wiertniczych walczą z tym od dekad.
• Kolor nie dla ozdoby. Zielony, czarny czy brązowy o-ring to nie moda, tylko informacja o gatunku gumy. Pomyłka koloru potrafi oznaczać pomyłkę materiału.
• Nigdy nie zakładaj starego. Zdjęty o-ring jest już „ustawiony” na poprzednie złącze i ma za sobą swoje compression set. Ponowne użycie to najczęstsza przyczyna wycieku tuż po naprawie.

Podsumowanie

O-ringi w klimatyzacji puszczają nie dlatego, że są słabej jakości, tylko dlatego, że pracują w wyjątkowo trudnych warunkach: pod ciśnieniem, w drganiach, w skrajnych temperaturach i w kontakcie z czynnikiem. Nawet trwały nitryl ulega z czasem trwałemu odkształceniu, atakowi ozonu i gwałtownej dekompresji, przez co traci sprężystość i przestaje uszczelniać. Dlatego o-ring to część eksploatacyjna: wymienia się go przy każdym otwarciu złącza, stosuje wyłącznie w wersji przeznaczonej do klimatyzacji i często w podwójnym układzie dla pewności. Jeśli Twoja klimatyzacja zaczyna tracić czynnik, zanim wydasz pieniądze na kolejne dobicie, warto sprawdzić właśnie te małe, niepozorne pierścienie.

Chcesz drążyć temat dalej? Zobacz, jak działa kontrast UV przy szukaniu wycieków, sprawdź co ile nabijać klimatyzację, a jeśli podejrzewasz nieszczelność, zacznij od wykrywania nieszczelności.
