Próżnia w klimatyzacji samochodowej: ile ma trwać? Wyjaśnia ekspert

Czas trwania próżni to jeden z najbardziej niezrozumianych tematów w serwisie klimatyzacji samochodowej. Krąży wokół niego prosta, ale błędna zasada: „im dłużej, tym lepiej”. Klient słyszy, że w jednym warsztacie próżnia trwała godzinę, w drugim pięć minut, i od razu podejrzewa, że ten szybszy poszedł na skróty. Prawda jest ciekawsza i wynika wprost z fizyki. Odpowiedź na pytanie „ile ma trwać próżnia” brzmi: to zależy, czy w układzie cokolwiek otwierano. Poniżej tłumaczymy to konkretnymi liczbami, normami i prawami fizyki, a nie warsztatową legendą.

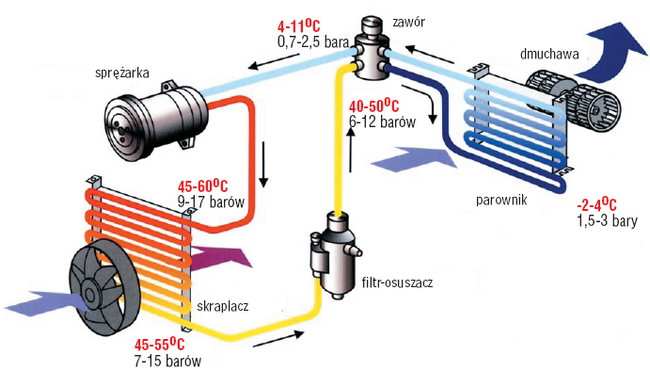

Po co w ogóle robi się próżnię w klimatyzacji

Próżnia w układzie klimatyzacji pełni dwa zadania i warto je od siebie oddzielić, bo mają zupełnie różną wagę.

Pierwsze zadanie to usunięcie powietrza i gazów nieskraplających. Gdy w obiegu zostaje powietrze, nie skrapla się razem z czynnikiem, tylko zajmuje miejsce w skraplaczu, podnosi ciśnienie tłoczenia i pogarsza wydajność chłodzenia. To ważne, ale samo w sobie łatwe do załatwienia: powietrze pompa wyciąga w kilkadziesiąt sekund.

Drugie zadanie to osuszenie układu i to jest prawdziwy powód, dla którego w ogóle bawimy się w próżnię. Wilgoć w układzie to najgroźniejszy, najbardziej podstępny wróg klimatyzacji. Woda nie ucieka razem z czynnikiem, nie widać jej na manometrach, a po cichu niszczy układ od środka. Cała sztuka próżni sprowadza się do tego, żeby tę wodę z układu wygonić. I tu zaczyna się fizyka.

Woda w układzie: dlaczego to wróg numer jeden

Zanim wyjaśnimy, jak długo pompować, trzeba zrozumieć, przed czym właściwie chronimy układ. Wilgoć w klimatyzacji robi trzy złe rzeczy naraz.

Po pierwsze, tworzy kwasy. Woda reaguje z olejem sprężarkowym, zwłaszcza z higroskopijnym olejem PAG i olejem POE, oraz z samym czynnikiem. Produktem tej reakcji są kwasy, które powoli trawią metal, uzwojenia i uszczelnienia w sprężarce. To korozja od środka, której nie widać, dopóki sprężarka nie padnie.

Po drugie, zamarza. Przy zaworze rozprężnym czynnik gwałtownie się rozpręża i schładza znacznie poniżej zera. Jeżeli krąży z nim woda, w tym miejscu zamienia się w lód, który zatyka przepływ. Efekt jest złośliwy: klimatyzacja chłodzi kilka minut, potem przestaje, bo korek lodowy blokuje dyszę, a po chwili odpuszcza i cykl się powtarza. To klasyczny objaw zamarzającego parownika.

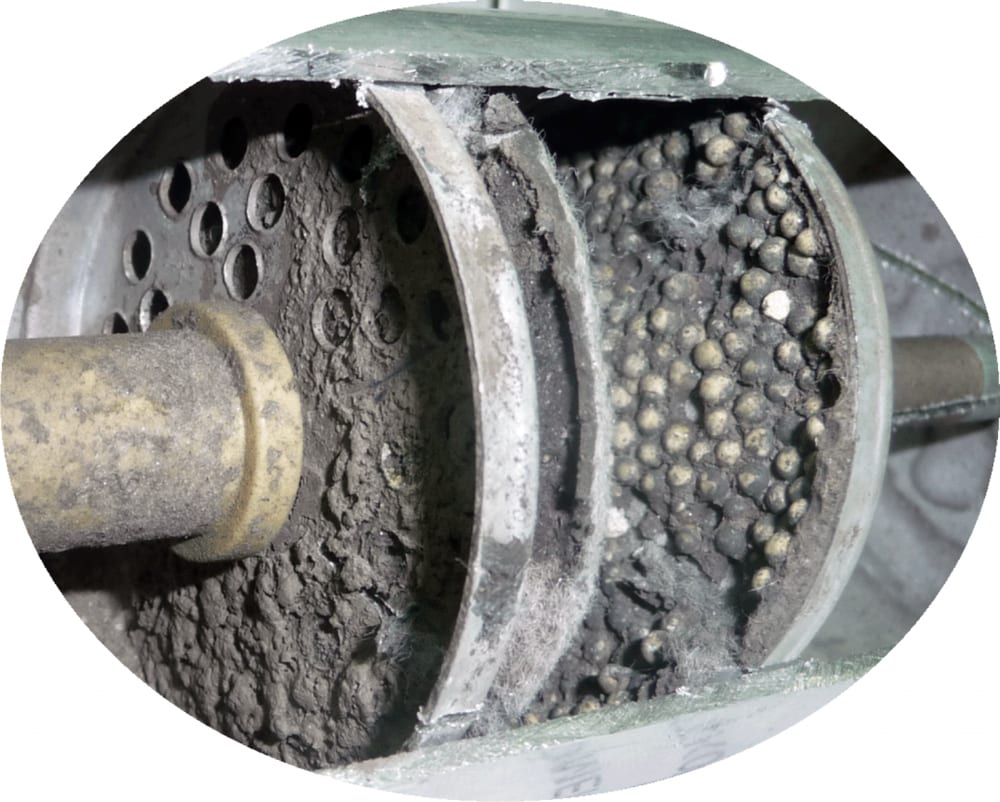

Po trzecie, niszczy osuszacz. W układzie jest wprawdzie wkład z sitem molekularnym, który ma pochłaniać resztki wilgoci, ale ma on skończoną pojemność. Jeśli wpuścimy do środka dużo wody, osuszacz szybko się nasyca i przestaje chronić. Dlatego naszym zadaniem jest usunąć jak najwięcej wody próżnią, a nie zrzucać całą robotę na jeden wkład.

Fizyka, która osusza układ: woda wrze w temperaturze pokojowej

Tu dochodzimy do sedna. Wielu kierowców wyobraża sobie, że próżnia „wysysa” wodę jak odkurzacz. Tak to nie działa. Woda w stanie ciekłym jest zbyt gęsta, żeby pompa ją zassała. Próżnia osusza układ zupełnie inaczej: zmusza wodę, żeby sama zamieniła się w parę, a dopiero tę parę pompa usuwa.

Klucz to fakt, że temperatura wrzenia wody zależy od ciśnienia. Na poziomie morza, przy ciśnieniu atmosferycznym około 1013 milibarów (760 Tora), woda wrze przy 100 stopniach. Ale kiedy obniżymy ciśnienie, punkt wrzenia leci w dół. Wynika to wprost z krzywej prężności pary wodnej, opisanej równaniem Clausiusa-Clapeyrona, i z tablic, których HVAC uczy się na pamięć:

• przy 20 stopniach woda wrze, gdy ciśnienie spadnie do około 17,5 Tora (około 23 milibary),
• przy 25 stopniach wystarczy zejść do około 24 Torów (około 32 milibary),
• przy popularnym w serwisie celu 500 mikronów (0,5 Tora) woda wrze grubo poniżej zera, więc w temperaturze pokojowej odparowuje wręcz gwałtownie.

Innymi słowy: gdy pompa ściągnie ciśnienie w układzie do kilkuset mikronów, każda kropla wody uwięziona w przewodach zaczyna wrzeć w temperaturze warsztatu, zamienia się w parę i zostaje wyciągnięta. Na tym, i wyłącznie na tym, polega osuszanie próżnią. To nie magia ssania, tylko sterowanie punktem wrzenia.

Jest jeszcze jeden smaczek, który tłumaczy, czemu głęboka próżnia bywa podstępna. Odparowanie wody pochłania ciepło (to to samo zjawisko, dzięki któremu poci się skóra). Kiedy woda w układzie wrze, schładza metal wokół siebie, a niższa temperatura obniża prężność pary i spowalnia dalsze parowanie. W skrajnym przypadku resztka wody może się nawet zamienić w lód i „schować” przed pompą. To ważna wskazówka na później, przy temacie próżni przerywanej.

Czy próżnia to dobry test szczelności? I tak, i nie

Popularne przekonanie mówi, że skoro układ „trzyma próżnię”, to jest szczelny. To półprawda, która potrafi kosztować klienta powrót do warsztatu za miesiąc.

Prawda jest taka, że próżnia wykrywa tylko duże nieszczelności. Jeżeli po odpompowaniu zamkniemy zawór i podciśnienie od razu zaczyna gwałtownie zanikać, mamy dużą dziurę i nie ma sensu iść dalej: trzeba szukać wycieku. W tym sensie test próżniowy to sensowna, szybka bramka wstępna.

Problem w tym, że przy małych wyciekach ten test jest ślepy, a to właśnie one są najczęstsze. Powód jest czysto fizyczny i warto go zrozumieć. Wielkość wycieku zależy od różnicy ciśnień po obu stronach nieszczelności. Podczas próżni ta różnica wynosi najwyżej 1 bar, bo tyle napiera atmosfera z zewnątrz. Tymczasem pracująca klimatyzacja po stronie wysokiego ciśnienia osiąga 15, 20, a w upał nawet 25 barów. Złącze, które pod różnicą 1 bara wydaje się szczelne, pod ciśnieniem 20 barów potrafi spokojnie gubić czynnik. Dlatego układ może przejść test próżniowy śpiewająco i i tak rozładować się przez sezon.

Do tego dochodzi pułapka, o której mało kto mówi: wzrost ciśnienia podczas testu próżniowego nie musi oznaczać wycieku. Może to być wilgoć, która dopiero teraz zaczęła wrzeć i odparowywać, podnosząc ciśnienie w zamkniętym układzie. Bez wprawy łatwo pomylić parujący układ z nieszczelnym.

Wniosek jest prosty i uczciwy: próżnia to przede wszystkim narzędzie do osuszania, a jako test szczelności służy tylko do wyłapania grubych błędów. Do pewnego potwierdzenia szczelności robimy próbę azotową pod ciśnieniem zbliżonym do roboczego albo test detektorem i kontrastem UV. Jeżeli zależy Ci na spokoju, warto poprosić o pełną próbę szczelności, a nie opierać się na samej próżni.

Idealna próżnia nie istnieje: co naprawdę robi pompa

Tu obalimy kolejny mit. Nie da się „wyssać całego powietrza” i zrobić próżni doskonałej zwykłą maszyną serwisową. Nawet najlepsze pompy laboratoryjne nie osiągają zera absolutnego, a jedynie się do niego zbliżają. Serwisowa stacja czy pompa podłączona do manometrów to zawsze przybliżenie próżni, nie próżnia idealna.

Popatrzmy na konkret. Weźmy popularną pompę Viaken, model X520, z parametrem:

Szybkość pompowania próżni: 5,4 m³/h

Co to znaczy w praktyce? Przeliczmy. 5,4 metra sześciennego na godzinę to 90 litrów na minutę, czyli 1,5 litra na sekundę (w jednostkach anglosaskich około 3,2 CFM). I teraz najważniejsze: to jest szybkość objętościowa, a nie masowa. Pompa przetłacza mniej więcej stałą objętość gazu na sekundę, niezależnie od tego, jak rozrzedzony jest ten gaz.

Konsekwencja jest kluczowa dla zrozumienia czasu próżni. Na początku, przy ciśnieniu atmosferycznym, w każdym litrze gazu jest mnóstwo cząsteczek, więc te 1,5 litra na sekundę usuwa gigantyczną ilość powietrza. Ciśnienie spada błyskawicznie, a wskazówka manometru w pierwszej minucie leci w dół jak szalona. Ale im głębsza próżnia, tym rzadszy gaz. Pompa dalej przetłacza te same 1,5 litra na sekundę, tylko że teraz w tej objętości jest już garstka cząsteczek. Pod koniec próżni maszyna pracuje pełną parą, a realnie wyciąga z układu grosze. To dlatego droga od 500 do 150 mikronów trwa dłużej niż cała droga od atmosfery do 500 mikronów.

Matematyka też to potwierdza: odpompowywanie przebiega wykładniczo, ze stałą czasową równą objętości układu podzielonej przez efektywną szybkość pompowania. Dla małej objętości samochodowego układu oznacza to, że samo powietrze znika w kilkadziesiąt sekund. Cały pozostały czas próżni to nie walka z powietrzem, tylko cierpliwe wygotowywanie resztek wody. Zapamiętaj to zdanie, bo z niego wynika cała odpowiedź na pytanie o czas.

Więc ile ma trwać próżnia? 5 minut przy serwisie kontra dłużej przy naprawie

Skoro powietrze schodzi w kilkadziesiąt sekund, a czas próżni to głównie osuszanie, odpowiedź robi się logiczna: czas próżni powinien zależeć od tego, ile wody realnie może być w układzie. A to zależy od jednej rzeczy: czy obieg był otwierany.

Rozważmy zwykły serwis, czyli odzysk starego czynnika, próżnię i nabicie świeżej porcji. Cała ta procedura odbywa się przez zawory serwisowe, bez rozkręcania układu. Szczelny obieg ani na sekundę nie zostaje otwarty na atmosferę, więc nie wpada do niego wilgotne powietrze z warsztatu. Jedyna wilgoć, jaka tam jest, to ta, która była w środku wcześniej, a w zdrowym, szczelnym układzie jest jej naprawdę mało. W takim przypadku powietrze wychodzi w kilkadziesiąt sekund, a kilka minut głębokiej próżni w zupełności wystarcza, żeby potwierdzić suchość i to, że układ trzyma podciśnienie. Trzymanie klienta godzinę „dla pewności”, kiedy niczego nie otwierano, to teatr, a nie inżynieria. Marnuje jego czas i nasz, a układowi nie daje nic.

I odwrotnie: w momencie, gdy wymieniamy element, na przykład przewód, skraplacz, parownik czy sam osuszacz, obieg zostaje otwarty. Do środka wpada wilgotne powietrze, na ściankach osiada woda, a świeży osuszacz jest wręcz spragniony wilgoci i chłonie ją z otoczenia. Wtedy w układzie jest realna, związana woda i próżnia musi trwać znacznie dłużej, zwykle od 20 do 60 minut, a przy mokrym układzie najlepiej w wersji przerywanej. To nie jest widzimisię, tylko konsekwencja tego, że mamy teraz co odparowywać.

Nasza zasada w Klima w Aucie jest więc prosta i uczciwa:

• Zwykły serwis na szczelnym układzie: krótka, ale naprawdę głęboka próżnia. Szybko, bez kompromisu jakościowego, bo po prostu nie ma czego odparowywać. Nie każemy klientowi siedzieć godziny pod punktem bez powodu.
• Każde otwarcie układu lub wymiana części: długa próżnia za każdym razem, dla maksymalnej jakości.
• Klient zgłasza, że coś było wymieniane: również długa próżnia, nawet jeśli przyjechał „tylko dobić”. Wolimy dopytać, niż założyć, że jest sucho. Jeśli więc niedawno ktoś grzebał Ci w klimatyzacji, koniecznie nam to powiedz, bo wtedy świadomie wydłużamy proces.

Krótka próżnia przy serwisie to nie pójście na skróty. To świadoma decyzja oparta na tym, że w nieotwieranym układzie nie ma skąd wziąć się woda, którą trzeba by godzinami wygotowywać. Dzięki temu jesteśmy w stanie zrobić pełny serwis zwykle do 20 minut, zamiast trzymać Cię pod punktem bez sensu.

Próżnia przerywana i inne triki na uparte resztki wody

Gdy układ jest mokry, na przykład po wymianie parownika albo po tym, jak stał długo rozszczelniony, jedna długa próżnia bywa mniej skuteczna, niż się wydaje. Pamiętasz, że parująca woda schładza metal i sama sobie spowalnia odparowywanie, a w skrajnym przypadku zamarza? Właśnie dlatego profesjonaliści sięgają po próżnię przerywaną.

Najskuteczniejsza metoda to tak zwana potrójna ewakuacja z przedmuchem azotem. Wygląda to tak: robimy głęboką próżnię, potem przerywamy ją suchym azotem, znów pompujemy, i tak dwa albo trzy razy. Suchy azot ma tu podwójną rolę. Rozcieńcza i porywa ze sobą wilgoć, a przy okazji dostarcza do układu odrobinę energii i „rozrusza” wodę, która przy ciągłej zimnej próżni zdążyła się przykleić albo zamrozić. Każdy cykl zbija wilgoć w dół wielokrotnie, a nie liniowo, dlatego trzy krótsze cykle potrafią osuszyć układ lepiej niż jedno długie pompowanie.

Druga sztuczka to izolacja i obserwacja. Po osiągnięciu głębokiej próżni zamykamy zawór do pompy i patrzymy. Jeśli ciśnienie lekko rośnie, a potem się zatrzymuje, to znak, że odparowuje jeszcze wilgoć: dopompowujemy i powtarzamy. Jeśli natomiast ciśnienie rośnie bez końca aż do atmosfery, to już nie wilgoć, tylko wyciek. Ten sam manewr służy więc naraz jako kontrola osuszenia i zgrubna kontrola szczelności.

To właśnie w takich sytuacjach dłuższa i mądrzejsza próżnia ma sens. Godzinne pompowanie na siłę przy każdym zwykłym dobiciu nie daje nic. Ale przerywana, przemyślana próżnia na realnie mokrym układzie to różnica między robotą porządną a prowizorką.

Kilka ciekawostek o próżni na koniec

Skoro rozłożyliśmy próżnię na czynniki pierwsze, zostawmy Cię z kilkoma faktami, które robią wrażenie na kliencie czekającym przy punkcie.

• Woda potrafi wrzeć i zamarzać jednocześnie. Przy tak zwanym punkcie potrójnym, czyli ciśnieniu około 6,1 milibara i temperaturze 0,01 stopnia, woda istnieje naraz jako lód, ciecz i para. Dlatego zbyt agresywna zimna próżnia na mokrym układzie potrafi część wilgoci zamrozić zamiast usunąć. To nie teoria, to realna pułapka w serwisie.
• W kosmosie Twoja ślina by się zagotowała. Na wysokości około 19 kilometrów, przy ciśnieniu spadającym do mniej więcej 63 milibarów (granica Armstronga), woda wrze w temperaturze ludzkiego ciała, czyli 37 stopni. Dokładnie to samo prawo fizyki, które osusza Twoją klimatyzację, zagotowałoby płyny w organizmie astronauty bez skafandra.
• Skąd się wzięło słowo Tor. Jednostka ciśnienia Tor pochodzi od nazwiska Torricellego, który w 1643 roku zbudował pierwszy barometr rtęciowy i wytworzył pierwszą trwałą próżnię w historii. Za każdym razem, gdy patrzysz na miernik mikronów, korzystasz z jego odkrycia.
• Próżnia doskonała nie istnieje nigdzie. Nawet w przestrzeni międzygwiazdowej w każdym centymetrze sześciennym trafia się kilka atomów. Gdy nasza pompa dochodzi do 150 mikronów, usunęła już ponad 99,9 procent powietrza z układu. Te ostatnie ułamki procenta kosztują więcej czasu niż całe pierwsze 99 procent, i to jest cała tajemnica długości próżni w pigułce.

Podsumowanie: czas próżni to decyzja, nie rytuał

Dobra próżnia nie jest tym dłuższa, im lepsza. Jest tak długa, jak długa musi być, żeby wygotować wodę, która realnie jest w układzie. Przy zwykłym serwisie na szczelnym, nieotwieranym obiegu kilka minut głębokiej próżni to komplet: powietrze schodzi w kilkadziesiąt sekund, a reszta potwierdza suchość. Przy każdej wymianie części, przy otwartym układzie albo gdy zgłosisz nam, że coś było robione, wydłużamy próżnię i w razie potrzeby robimy ją przerywaną, z azotem. Nie dlatego, że tak wypada, tylko dlatego, że wtedy naprawdę jest co osuszać.

Jeśli chcesz, żeby Twoją klimatyzację zrobił ktoś, kto rozumie, po co robi próżnię i ile ma trwać, a nie odklepuje procedurę na oko, wpadnij do nas.

Chcesz zrozumieć cały proces krok po kroku? Zajrzyj do haseł o nabijaniu klimatyzacji i osuszaczu, a jeśli podejrzewasz ubytek czynnika, zacznij od wykrywania nieszczelności.
